產品用途

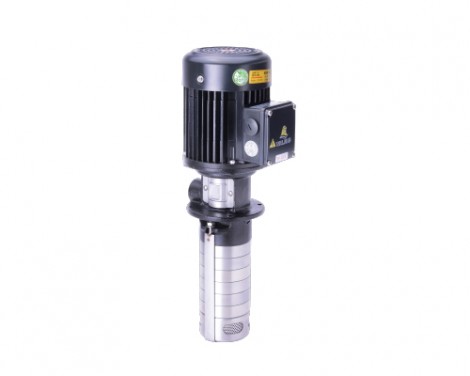

TPK 系列產品為直立多段離心式泵浦， 工業用途，主要專用於工具機之切削液體加壓 泵送，以及其他清洗與過濾系統之應用，適用 液體包括水溶性、低黏稠度、中性之冷卻／潤 滑液TPK。

泵浦構造:

直立多段離心式泵浦，浸水式，泵浦與馬達同軸，主要動作部位零件為不銹鋼材質。



使用條件

環境溫度: Max. +40°C
液體溫度: +0°C ~ +90°C
工作壓力: Max. 10 kg/cm²
浸水高度: Min. 65mm

馬達

轉速: 3500 / 2900 rpm
頻率: 60 / 50 Hz
電壓範圍: 220V/380V
防護等級: IP54
絕緣等級: F.

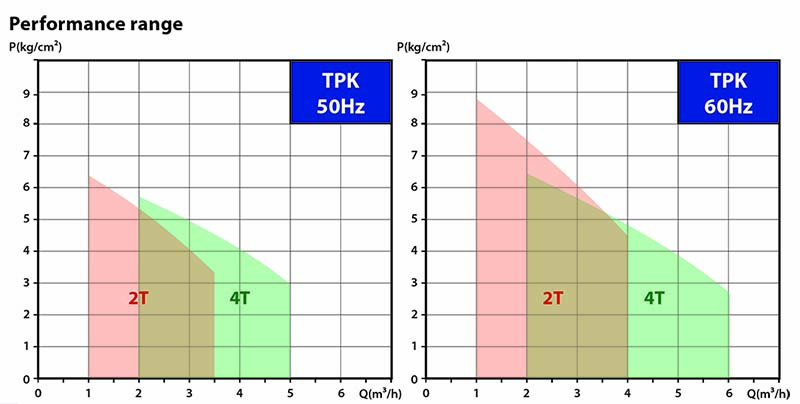

TPK  性能曲線表



TPK-1



Model Phase Cycle Volts  Input Power  Input Ampere
(Ø) (Hz) (V) (W) (A)
TPK2T5-1 3 50 200-255 / 380-440 220 0.9 / 0.6
60 200-255 / 380-480  280 0.9 / 0.6
TPK2T3-3 3 50 200-255 / 380-440 280 0.9 / 0.7
60 200-255 / 380-480  370 1.1 / 0.6
TPK2T5-5 3 50 200-255 / 380-440 450 2.6 / 1.5
60 200-255 / 380-480 600 2.2 / 1.5
TPK2T8-8 3 50 200-255 / 380-440 580 2.9 / 1.7
60 200-255 / 380-480 820 2.7 / 1.6
TPK2T11-11 3 50 200-255 / 380-440 700 3.2 / 1.8
60 200-255 / 380-480 1050 3.5 / 1.9
TPK2T12-12 3 50 200-255 / 380-440 780 3.5 / 1.9
60 200-255 / 380-480 1160 3.6 / 2.0
TPK2T15-15 3 50 200-240 / 380-415 850 3.0 / 1.8
60 200-240 / 380-440 1300 4.1 / 2.3
TPK2T17-17 3 50 200-240 / 380-415 950 3.6 / 2.1
60 200-240 / 380-440 1450 5.0 / 2.7

Model Phase Cycle Volts  Input Power  Input Ampere
(Ø) (Hz) (V) (W) (A)
TPK4T3-1 3 50 200-255 / 380-440 250 1.0 / 0.6
60 200-255 / 380-480 300 1.0 / 0.6
TPK4T3-3 3 50 200-255 / 380-440 430 2.8 / 1.4
60 200-255 / 380-480  550 2.2 / 1.2
TPK4T5-5 3 50 200-255 / 380-440 580 2.9 / 1.7
60 200-255 / 380-480 900 2.7 / 1.6
TPK4T7-7 3 50 200-255 / 380-440 680 3.2 / 1.8
60 200-255 / 380-480 1000 3.4 / 1.9
TPK4T8-8 3 50 200-255 / 380-440 750 3.5 / 1.9
60 200-255 / 380-480 1160 3.6 / 2.0
TPK4T10-10 3 50 200-255 / 380-440 900 4.7 / 2.6
60 200-255 / 380-480 1420 4.7 / 2.6
TPK4T11-11 3 50 200-240 / 380-415 950 3.6 / 2.1
60 200-240 / 380-440 1450 5.0 / 2.7
TPK4T12-12 3 50 200-240 / 380-415 1050 3.9 / 2.3
60 200-240 / 380-440 1580 5.3 / 2.9
TPK4T15-15 3 50 200-240 / 380-440 1300 4.4 / 2.8
